奧拉淨源｜抗高溫耐酸鹼無機陶瓷膜元件

無機陶瓷膜元件

無機陶瓷膜是以支撐體（二氧化鈦、氧化鋁，碳化矽等）為支撐層，活性分離層（二氧化鈦+氧化鋯或碳化矽）為膜層，經高溫燒結而成的具有多孔結構的精密陶瓷膜過濾材料。其過濾方式為「錯流過濾」：在壓力的驅動下，原料液在膜管內高速流動，含小分子組分的透液沿膜管內壁向外垂直透過膜，含大分子組分的混濁濃縮液被膜截留，從而達到對料液的分離、濃縮與純化的目的。

陶瓷膜元件構型

陶瓷膜的結構常為三明治式的：支撐層、過渡層、膜層。其中支撐層的孔徑一般為1~20μm，孔隙率為30%~65%，其作用是增加膜的機械強度；過渡層的孔徑比支撐層的孔徑小，其作用是防止膜層製備過程中顆粒向多孔支撐層的透，厚度約20~60μm，孔隙率為30%~40%；膜層孔徑從4nm到10μm，厚度大約為3~10μm；孔隙率為40%~55%。整個膜的孔徑分佈由支撐層到膜層逐漸減小，形成不對稱的分佈.

無機陶瓷膜優點

無機陶瓷膜與傳統的過濾設備（如板框、離心機、硅藻土等）及有機聚合物膜相比，具有一些無法比擬的優點：孔徑分布窄，分離效率高，過濾效果穩定；化學穩定性好，耐強酸、強鹼、強氧化劑；耐高溫，可用蒸汽高溫消毒滅菌；抗污染能力強，膜清洗簡便，再生性能好；強度高，可反向沖洗，耐顆粒性物料衝刷；分離過程中無二次溶出物產生，不會對分離物料產生任何影響；抗微生物能力強，在發酵、食品、製藥等領域應用廣泛；特殊的製膜材料與製膜工藝，確保長期穩定地維持滲透通量；膜使用壽命長，對環境無污染。

想了解更多關於陶瓷膜與傳統膜的差異性及優劣勢嗎?
歡迎點擊下方按鈕獲取相關知識

傳統膜與無機陶瓷膜差異概述＋

陶瓷膜元件技術參數

目前工業無機陶瓷膜根據孔徑可分為微濾（孔徑大於50nm）、超濾（孔徑2-50nm）等。進行分離時，在外力的作用下，小分子物質透過膜，大分子物質被膜截流，從而達到分離、濃縮、提純、去雜、除菌之目的。

1.膜材質：氧化鋯、氧化鋁、氧化鈦，碳化矽等

2.耐壓強度：1.0 Mpa

3.適用pH值：0～14

4.適用溫度：-10℃～150℃

5.爆破強度：≥10MPa

6.使用壽命：一般正常使用3-5年

7.長度：標準規格1200mm、1016mm、500mm（或可根據客戶要求訂做）

8.膜通量：50nm通量不小於500L/（㎡﹒h），100nm通量不小於800L/（㎡﹒h）， 200nm通量不小於900L/（㎡﹒h）......

（測試條件：20℃，跨膜壓差0.1MPa，3m/s的膜面流速，純水電導率∠4μm/cm）

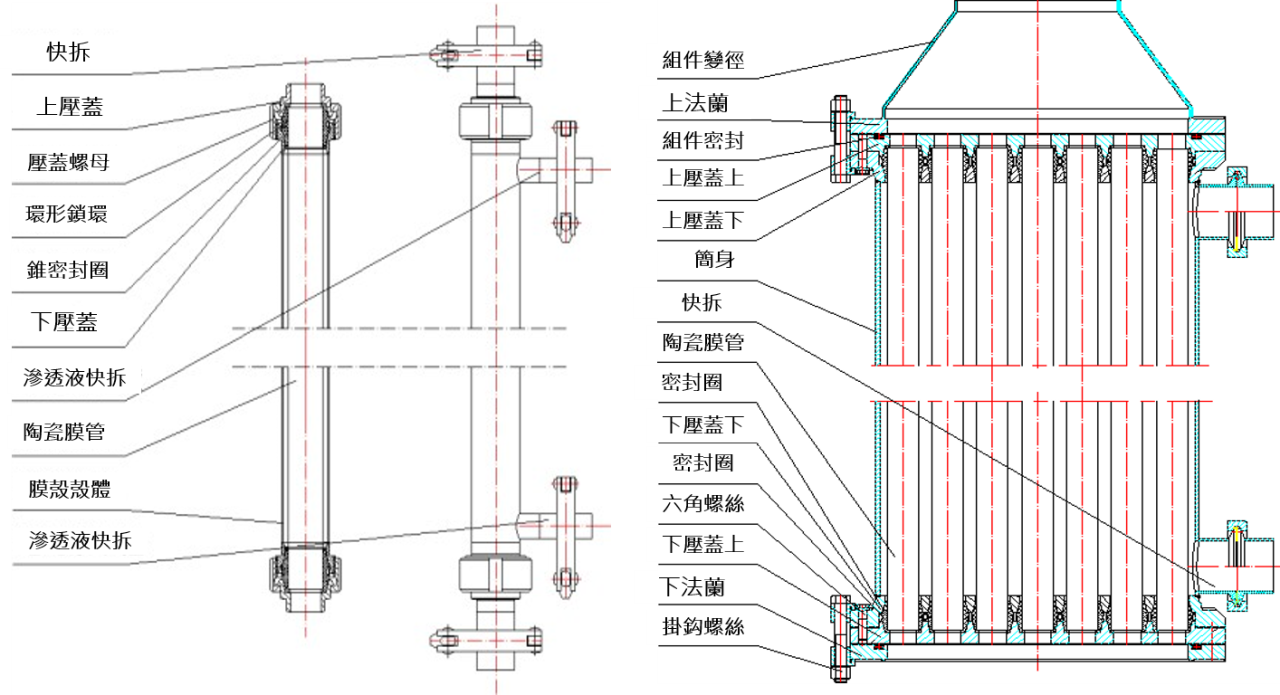

陶瓷膜組件參數

裝配膜元件數量：1芯、3芯、7芯、19芯、37芯、61芯、99芯等
主體材質：SUS304，316L，UPVC、CPVC、FRPP
密封材料：三元乙丙膠，矽橡膠，氟橡膠
密封形式：雙錐密封、單錐密封、密封圈密封、澆築密封
接口形式：法蘭，卡箍，活接
採用標準：ISO,DIN/化工級，衛生級
設計壓力：1.0MPa
工作壓力：0.1-0.5MPa
