再生晶圓製程全解析：提升半導體產線良率與成本競爭力的關鍵方案

在半導體產業高度競爭的環境下，如何優化生產成本並符合 ESG 規範已成為企業核心課題。再生晶圓作為降低控片與測試片採購成本的重要手段，其再製品質直接影響產線的穩定性。 本文將從工業產線視角出發，解析再生晶圓的基礎定義、再製流程中的關鍵技術指標，以及如何透過濕製程優化建立高效的資源循環模式！





再生晶圓在半導體產線中的角色：定義、分類與用途

再生晶圓 (Reclaim Wafer) 的定義與優勢

再生晶圓是指將已使用的測試片或擋片，經由剝膜、研磨 (CMP) 與清洗程序，恢復表面平整度以供再次利用的產品。



半導體產業運用再生晶圓是因為其擁有以下優勢：

• 延長生命週期：讓高價矽片進入重複循環。
• 降低成本：為半導體廠節省大量耗材支出，落實循環經濟。



再生晶圓與全新原始晶圓、測試晶圓的差異比較

再生晶圓與全新原始晶圓 (Prime Wafer)、測試晶圓在有許多明顯區別，整理如下：



再生晶圓在不同製程階段的常見用途

在工業實務中，再生晶圓主要用於非量產製程，以確保整體良率：

• 作為擋片 (Dummy Wafer)：用於爐管製程中填充空間，確保反應氣體流動均勻及熱平衡。
• 機台參數調校：在啟動新製程或維護後，用於測試機台設定。
• 微粒監測與 CMP 測試：在 CMP 研磨測試等階段模擬真實情境，確保量產環境穩定。



再生晶圓濕製程優化：提升產線良率的流體工藝

再生晶圓清洗關鍵：金屬離子與微粒污染的精準控制

在晶圓清洗環節中，超純水 (DI Water) 具備無可替代的核心地位，需精準去除製程中殘留的微粒、有機物、金屬離子與化學殘留物。為了達成如此嚴苛的潔淨標準，超純水的水質把關與設備穩定度便成為確保良率的核心。



具體可分為以下兩大關鍵：

• 水質控管指標：若水質控管未達 18.2 MΩ·cm 電阻率，微量雜質附著將直接影響晶圓表面均勻性與後續元件的電氣特性。
• 設備穩定度：管路與供水系統若發生波動，將導致清洗一致性下降，影響批次良率。

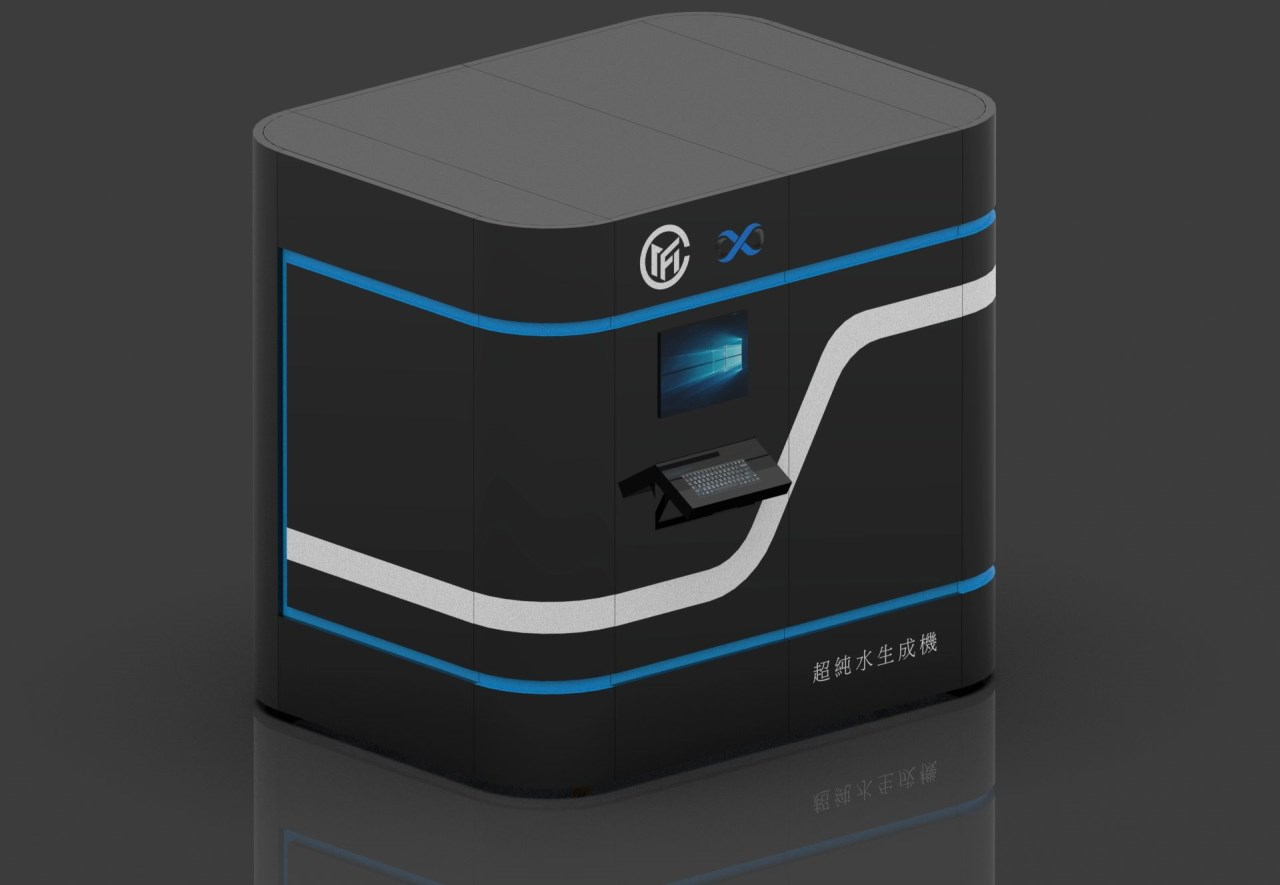

也因此，我們推薦您使用奧拉淨源的超純水生成設備，它能持續穩定供應達 ppt 等級的超純水，精準控制總有機碳 (TOC)、微粒子與金屬離子等指標。其優勢在於突破傳統空間限制，採用高度整合的橇裝 (Skid-mounted) 平台設計，大幅縮減佔地面積，為無塵室釋放寶貴空間。



此外更具備高效能源管理以降低水電消耗，並內建 24 小時智慧化監控與「品質連鎖保護」機制，一旦水質異常便自動切換，從源頭確保供水迴路的絕對純淨與穩定。





延伸閱讀：半導體業與超純水的關係 | 奧拉淨源



機能水設備在再生製程中的化學替代角色

導入機能水設備以物理特性取代部分傳統化學清潔劑，已展現極大應用潛力。此舉不僅能避免化學殘留引起的產品瑕疵，更能從濕製程源頭達成「減污、減藥」，大幅降低後端廢水處理負荷。這在產線上可透過兩項關鍵機能水設備來達成：無藥劑綠色潔淨與物理微衝擊洗淨設備。

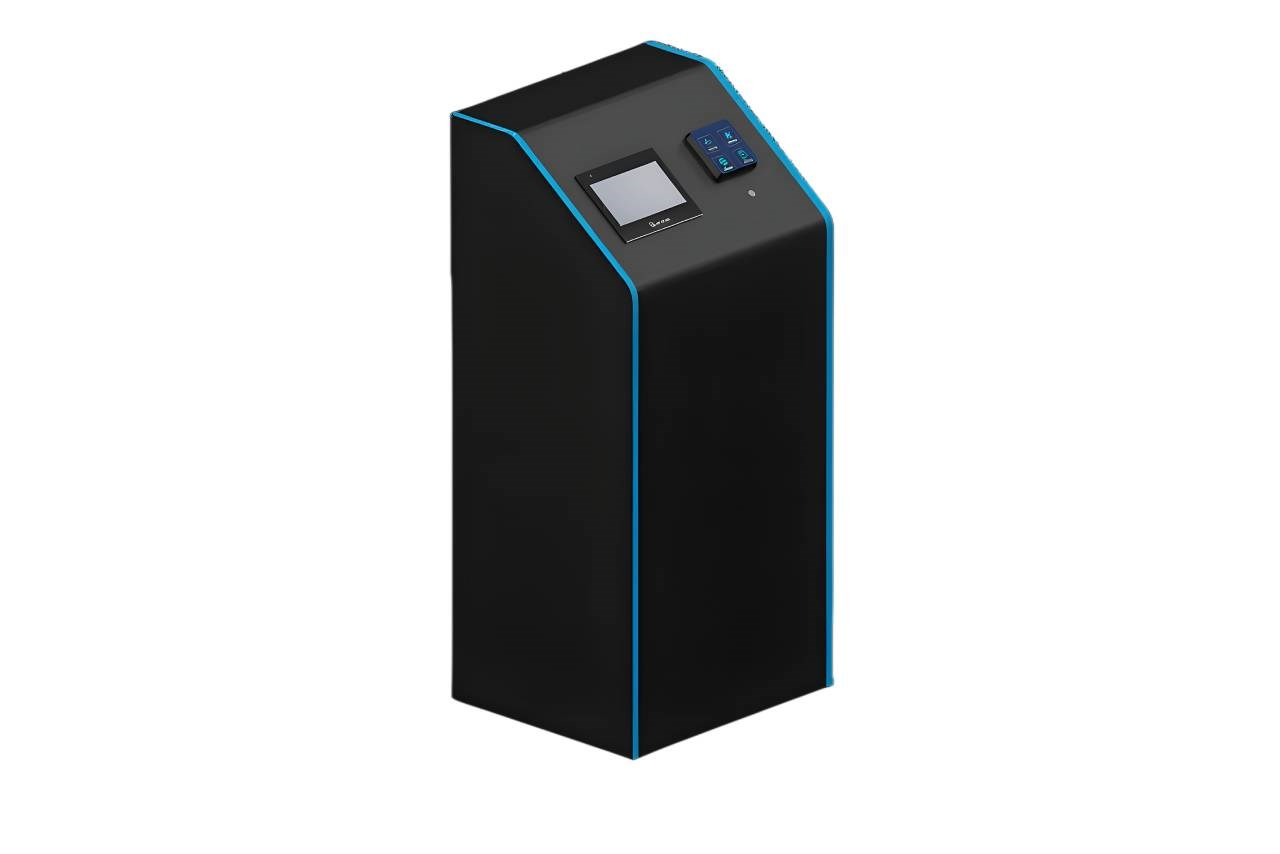

1. 無藥劑綠色潔淨：奧拉淨源｜鹼性電解水生成設備

奧拉淨源的鹼性電解水生成設備能即時生成無金屬離子清洗液，高效取代傳統化學洗劑。能精準控制 pH 值與氧化還原電位 (ORP)，確保每批次清洗品質高度一致。此外，廠內即時生成的模式能替企業省去昂貴的化學品採購、儲存及後續廢液處理的龐大成本。

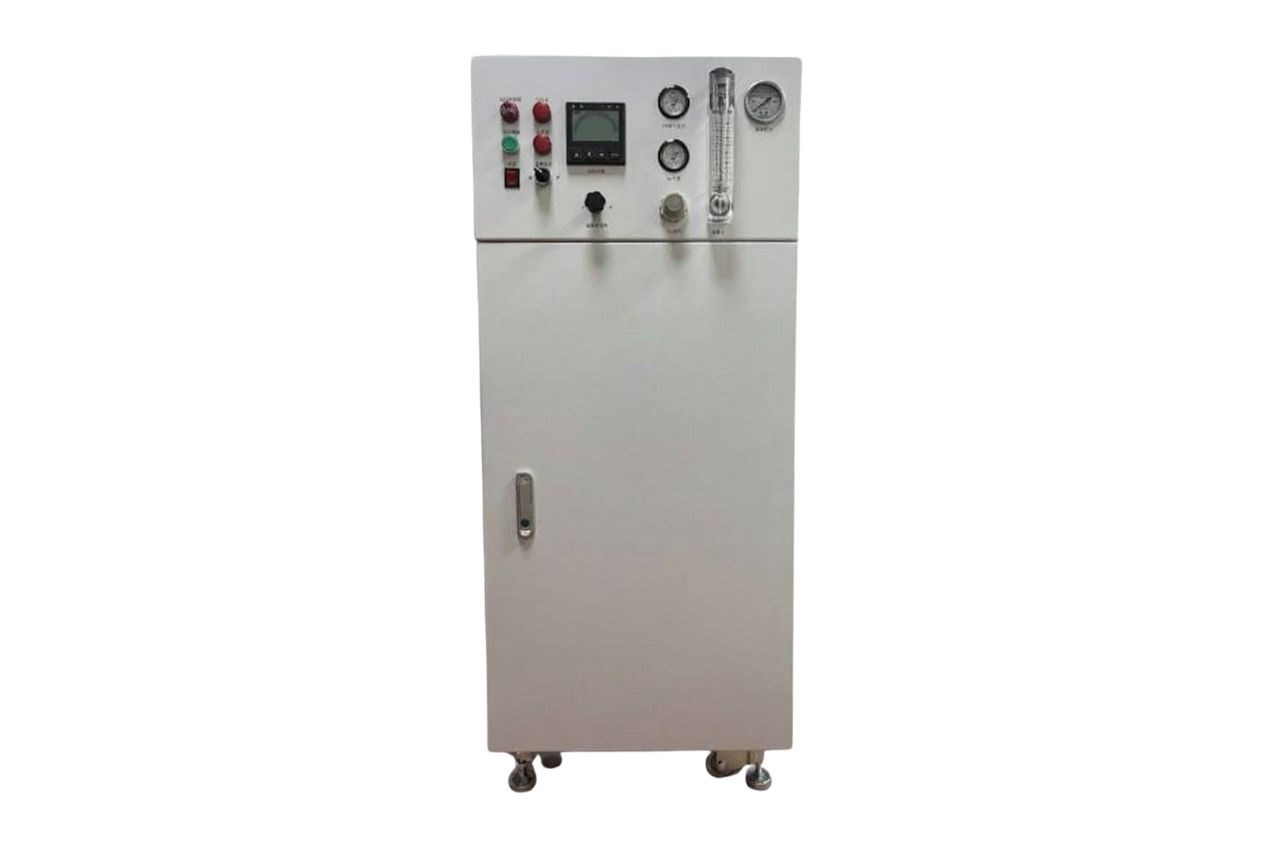

2. 物理微衝擊洗淨：奧拉淨源｜CO2奈米抗靜電氣泡水設備

奧拉淨源的CO2奈米抗靜電氣泡水設備能在耗散晶圓靜電的同時，以氣泡微衝擊波溫和剝離頑固微粒，精準調節超純水的電阻率，從源頭預防靜電放電 (ESD)造成的晶圓損傷。並透過產生數以億計、尺寸均一的高濃度奈米氣泡進行純物理洗淨，確保晶圓表面的精密結構完好無損，在零化學添加的前提下極大化提升產品良率。





延伸閱讀：廢水處理不只看末端：從濕製程源頭減量，為精密製造省下下一座廢水廠的錢 | 奧拉淨源



研磨廢液回收系統對製程穩定性與環境負荷的影響

再生晶圓極度依賴化學機械研磨 (CMP) 製程，妥善處理高難度的半導體研磨廢水對製程穩定性非常重要。為了解決這類高複雜度廢液帶來的處理瓶頸，並進一步將廢水化為可用資源。



現代化產線通常會導入以下兩大關鍵技術與設備：

• 無機陶瓷膜：具備耐高壓、抗污染特性，能有效突破高難度廢水處理的技術瓶頸。
• 廢液回收再生設備：透過回收系統將研磨廢液轉化為可再利用水源，降低廢水排放與環境負荷。

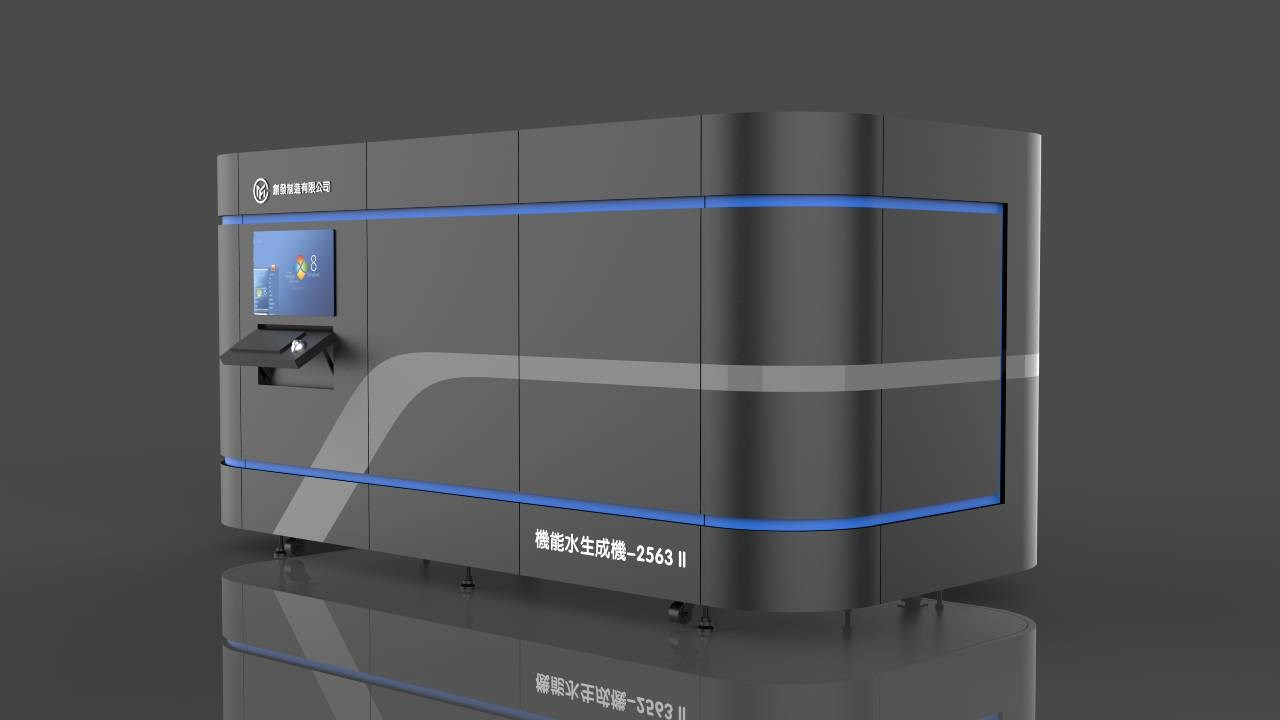

也因此，我們推薦您使用奧拉淨源的廢液水回收再生設備，它能將研磨廢水轉化為再生資源，專攻高難度的廢水與高價溶劑回收，將原本企業必須負擔的高昂廢棄物處理成本，實質轉變為可利用的資產收益，同時落實資源循環，協助廠房邁向零廢水排放 (ZLD)的永續目標。





延伸閱讀：陶瓷膜是什麼？一篇看懂陶瓷膜淨水原理、優點與選購重點 | 奧拉淨源

延伸閱讀：工業廢水回收技術發展趨勢 | 奧拉淨源



品質判斷準則：評估高品質再生晶圓的關鍵技術指標

表面粗糙度 (Ra) 對高階製程良率的實質影響

在精密環境中，表面粗糙度 (Ra) 是決定再生晶圓效能的首要指標。若粗糙度過高，將導致微影製程焦距偏移或薄膜沉積不均，使測試片無法真實反映機台狀況。



為達成極致平滑度，製程關鍵點如下：

• 最終清洗階段：嚴格依賴電阻率達 18.2 MΩ·cm 的超純水沖洗。
• 微粒防治：確保表面無微粒附著，維持物理特性穩定。



高品質再生晶圓必須提供接近原始晶圓的平整度，避免表面起伏產生錯誤數據，以保障量產線的良率。



最小化研磨移除量：極大化再生晶圓重複使用次數的技術門檻

再生晶圓的經濟價值取決於循環次數，這考驗供應商對 CMP（化學機械研磨）移除量的精準控制能力，包含：

• 厚度移除控制：精確限制單次研磨厚度，保留晶圓剩餘壽命。
• 漿料配製技術：以超純水配製精確漿料，避免過度研磨與不必要刮傷。



當移除量降至最低，同一片晶圓即可進行更多次回收，為採購端創造最高成本效益。



再生晶圓經化學機械研磨 (CMP) 後的殘留物檢測與表面完整性評估

再生晶圓經過化學機械研磨 (CMP) 後，必須嚴密評估表面完整性，排除拋光殘渣二次附著的風險。



工業實務流程如下：

• 光學機台掃描：針對微小刮痕 (Scratch) 與微粒 (Particle) 全面偵測，把關物理完整性。
• 即時水質監測：漂洗過程透過微粒計數器與總有機碳 (TOC) 分析儀監控，防止殘渣附著。

嚴格監控確保潔淨度符合標準，消除影響主製程良率的疑慮，使再生晶圓發揮關鍵測試功能。



企業導入再生晶圓的效益：成本結構優化與永續轉型

降低營運成本：建立測試片與監控片的循環採購路徑

矽晶圓採購在半導體財務結構中佔比極高。全新測試片與再生晶圓間巨大的價差，為企業提供明顯的成本優化空間。透過循環採購路徑，半導體廠能將單次耗材轉化為多次回收的資產，節省大量預算。



導入再生晶圓的效益包含：

• 實現循環經濟：回收再製擋片與監控片，減少對原物料的依賴。
• 強化營運韌性：穩定的內部回收路徑能確保產線運作，降低供應波動風險。



這種由「線性消耗」轉向「循環利用」的模式，能立即提升毛利，是產線邁向精實管理的重要里程碑。



實現綠色供應鏈：再生晶圓對碳足跡減量與廢棄物管理的貢獻

再生晶圓是企業達成 ESG 目標的核心工具。減少採購全新晶圓，意味著降低上游開採與長晶製造的能耗，實質減少企業的範圍三 (Scope 3) 碳排放並降低廢矽料產生。



結合先進技術可進一步放大綠色效益：

• 廢水管理：搭配前瞻的無機陶瓷膜等膜分離技術處理 CMP 研磨廢水，有效過濾雜質。
• 雙管齊下：實現水資源回收與廢棄物減量，將再生製程對環境的衝擊降至最低。



這使再生晶圓成為建構綠色供應鏈、提升品牌永續形象的具體實績，而非僅是單純的省錢工具。



延伸閱讀：再生水資源發展條例：台灣水資源永續與產業轉型的新契機 | 奧拉淨源



從數據看效益：如何評估再生晶圓導入後的投資報酬率

評估投資報酬率 (ROI) 時，決策者應從直接財務數據與隱形成本兩方面著手，其指標包含：

• 直接財務數據：採購成本下降、生產良率維持率，以及報廢處理費用的減少。
• 周邊隱形成本：搭配機能水清洗與濕製程源頭減污技術，精簡化學藥劑使用量。
• 水務支出優化：透過潔淨的再生製程，優化廢水處理系統的整體營運支出。



綜合上述指標，再生晶圓導入能優化預算分配，並透過製程優化減少資源浪費，具體展現提升競爭力與履行社會責任的雙重價值。



延伸閱讀：為什麼廢水處理設備這麼重要？企業一定要重視的 4 大原因 | 奧拉淨源



常見 Q&A：關於再生晶圓導入的實務常見問題

Q1：再生晶圓重複使用次數是否有上限？如何判斷晶圓已達報廢標準？

重複次數受限於晶圓總厚度，當厚度低於機台機械手臂傳輸的安全容許值時即須報廢。每經過一次研磨 (CMP) 程序，矽材便會損耗，使晶圓逐漸變薄。

判斷與運作標準如下：

• 安全性考量：晶圓過薄會導致吸附失效或碎裂，必須強制淘汰。
• 次數估算：依據各廠對厚度的容忍度，一片晶圓通常可循環數次至十數次。



Q2：使用再生晶圓是否會增加產線交叉污染的風險？

不會，再生廠透過嚴格的機台隔離與超純水清洗，能將殘留降至 ppt 等級。專業廠商具備嚴密的污染防護邏輯，確保品質穩定。

關鍵防護措施包括：

• 機台分線管理：依據摻雜物（如含銅或非銅製程）物理隔離，嚴禁混線。
• 高階清洗規範：採用符合 SEMI 標準的超純水系統，徹底移除金屬離子與化學殘留。

透過精密的隔離與沖洗，可有效阻絕金屬離子交叉污染，消除對主製程良率的疑慮。



Q3：高階製程（如 7nm 以下）對再生晶圓的規格要求有何特殊之處？

要求極致的奈米級缺陷 (Nanoscale Defect) 零容忍，對表面微粒的數量與尺寸標準極其嚴苛。先進製程的規格遠高於成熟製程，技術挑戰極大。

技術門檻重點：

• 超微粒去除：必須具備偵測並移除 0.01μm 或更小微粒的能力。
• 淨化能力挑戰：極度考驗超純水系統的過濾效能，確保表面潔淨度趨近全新片。

這類高標準規格是供應商技術實力的指標，也是確保先進製程穩定運作的必要條件。



建立半導體產線的資源循環模式

在半導體製程持續朝高良率與低成本發展的趨勢下，再生晶圓已成為許多產線優化資源配置的重要策略。透過嚴謹的再製流程、穩定的濕製程管理與明確的品質驗收標準，企業不僅能有效降低測試片與監控片的採購成本，也能同步提升產線運作效率與資源利用率。



當再生晶圓導入與製程管理形成良好的循環機制時，將能為半導體產線建立兼顧營運效率與永續發展的長期競爭優勢！



想提升再生晶圓的良率嗎？穩定的超純水與廢水回收系統是核心關鍵！奧拉淨源擁有近十年的流體製程經驗，能為你的產線量身打造節能節水設備，讓專家為你解決製程難題！
